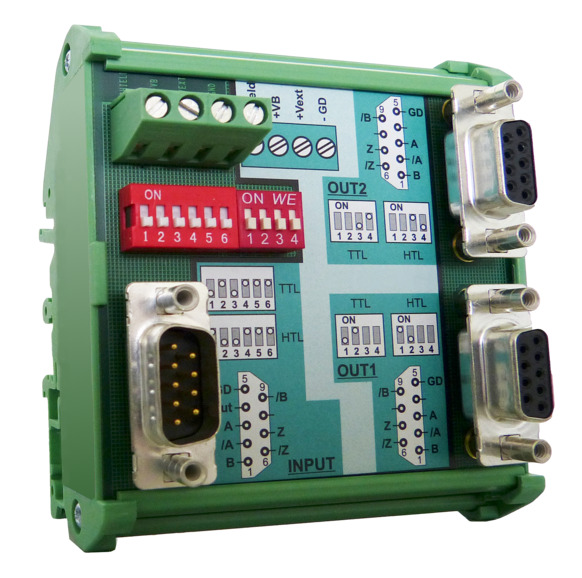

Современные системы автоматизации часто требуют передачи сигналов от одного инкрементального энкодера одновременно на несколько устройств управления, ПЛК или приводов. Для решения этой задачи разработан IF09 — универсальный разделитель и преобразователь сигналов энкодеров.
Устройство принимает сигналы от инкрементальных энкодеров с интерфейсами TTL/RS-422 или HTL и формирует два независимых выходных канала. Каждый выход может быть индивидуально настроен на работу с сигналами TTL (5 В) или HTL (10…30 В), что обеспечивает высокую гибкость интеграции в существующие системы управления.
IF09 поддерживает работу как с однотактными, так и с дифференциальными сигналами следующих типов:
HTL;
HTL Differential;
TTL Differential;
RS-422.
Даже если инвертированные сигналы отсутствуют на входе, устройство формирует полный комплект выходных сигналов AB0 /AB0 для каждого канала.
Одной из ключевых особенностей IF09 является возможность одновременного разделения и преобразования сигналов. Например, сигнал от одного HTL-энкодера может быть передан на один выход в формате HTL, а на второй — преобразован в TTL/RS-422 для подключения к другому оборудованию.
Основные преимущества IF09
1 вход для сигналов AB0 или AB0 /AB0 от энкодеров TTL/RS-422 или HTL;
2 независимых программируемых выхода;
поддержка выходных сигналов TTL (5 В) и HTL (10…30 В);
работа с однотактными и дифференциальными сигналами;
встроенный источник питания +5 В для подключения энкодера;
высокая частота обработки сигналов до 750 кГц для TTL и до 350 кГц для HTL;
компактный корпус для монтажа на DIN-рейку 35 мм согласно EN 60715.
Благодаря компактным размерам, универсальности и простоте настройки IF09 является эффективным решением для систем промышленной автоматизации, где требуется распределение сигналов инкрементальных энкодеров между несколькими устройствами без потери точности и надёжности передачи данных.
